千錘百鍊盔甲再進化 ASUS SABERTOOTH Z97 MARK 1

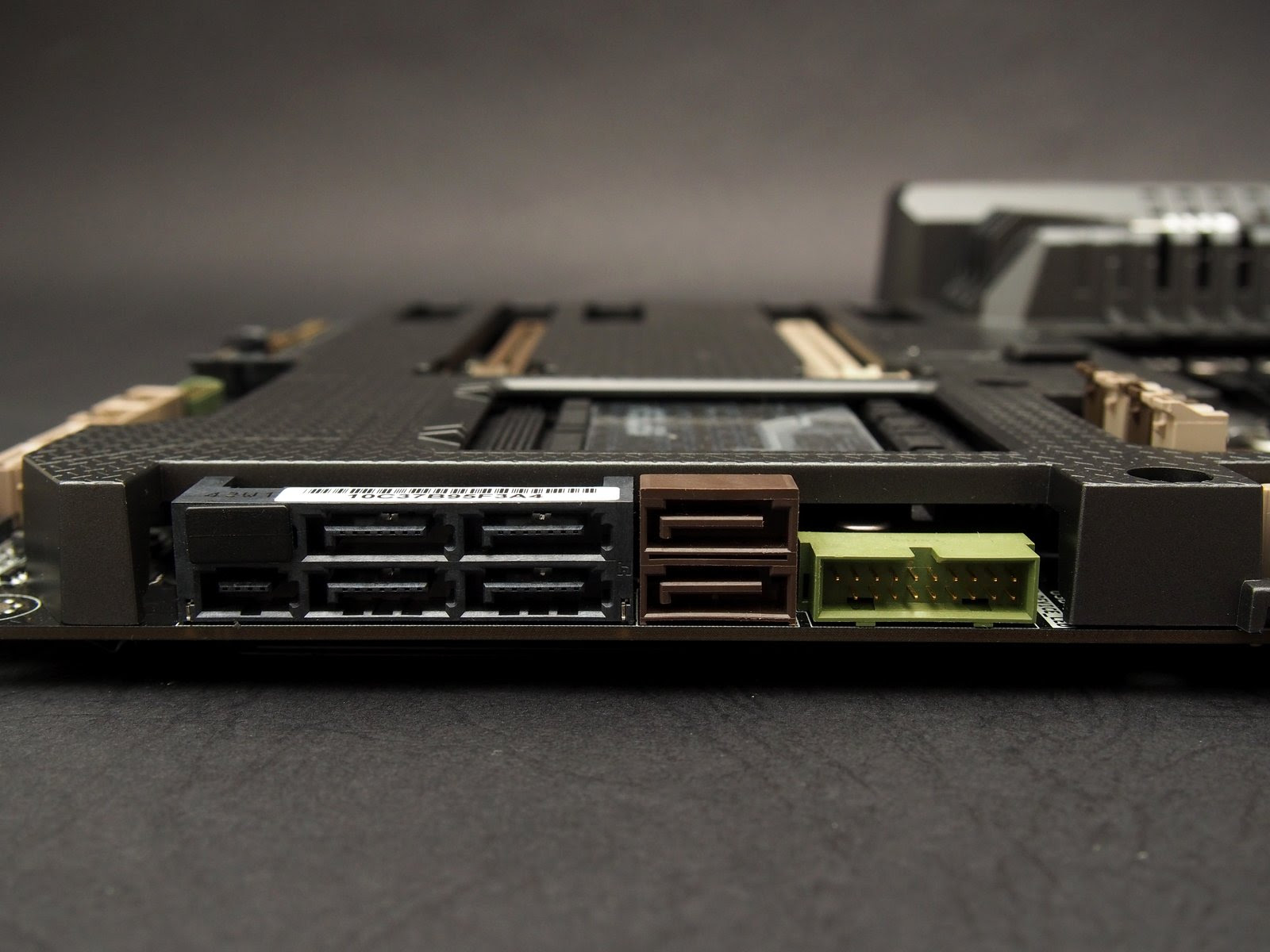

Z97 的誕生當然少不了 ASUS TUF 系列，令人注目的特色就是全盔甲化的設計、軍規用料和防塵設計以及針對溫度控管，雖然 Z97 的改變並不是太多，但是 SABERTOOTH Z97 MARK 1 特別帶來 Dust de-fan 、 TUF ICe 和 Thermal Radar 2 的改變升級。 TUF 系列的 SABERTOOTH Z97 又再細分 Mark 1 和 Mark 2 ， Mark 1 是完整功能以及配備的版本，而 Mark 2 則是拿掉部分特色規格進而降低產品定位讓其他玩家可以入手 TUF 系列產品，就類似 ROG 在上一代推出的 Hero 一樣，讓更多玩家和消費者可以體驗不一樣的系列。 這次 ASUS SABERTOOTH Z97 MARK 1 並不是像 Iron Man 中最初的 Mark I 一樣是最初的鋼鐵人套裝，而是 SABERTOOTH Z97 中最高階的產品，就看看 SABERTOOTH Z97 MARK 1 帶來的新特點和箇中奧妙吧。 首先來大致看一下 ASUS SABERTOOTH Z97 MARK 1 的規格，不難看出是 TUF 高階的產品 包裝還是沿用經典的 TUF 風格設計，並在 Z97 旁加註 “MARK 1” 的字樣 各種技術和特色的 logo ，重點還是 TUF 的五年保固 外盒背後永遠都是產品的規格和特色介紹，文中再慢慢介紹 先來看看一般的配件，各種說明書及認證書、驅動光碟、 Q-Connector 、 SLI 橋接器 、擋板、四條 SATA cable 以及 TUF inside 的貼紙 接著就是 TUF 專有的配件，大致上都和前幾代的平台大同小異，各種插槽的防塵套、熱敏線以及小風扇 兩顆 35 和 40 mm 的 TUF 小風扇，這次比較特別的部分為背板 I/O 的 40mm 風扇使用正轉反轉都可以 先大致看一下 SABERTOOTH Z97 MARK 1 的特色以及改變 SABERTOOTH Z97 MARK 1 實體一覽， MARK 1 還保有 Thermal Armor 盔甲特色，整個 PCB 都包覆在 Thermal Armor 之內 背部則是使用 TUF Forifier TUF Forifier 特色主要就是幫助背部元件散熱，也防止 PCB 彎曲，焊接的針腳也不會傷害到使用者，重點跪起來不會痛...(誤 除了基本配色外，使用迷彩塗裝設計，更有濃厚的 army 風格 另外透過 flow valve 能夠控制風閘，決定小風扇吸入的冷風是不是要保持在 Thermal Armor 內 DIMM 跟 EATX 24-pin 也使用迷彩配色搭配，另外也有實用的 MemOK 按鈕，是 TUF 少見的實體按鍵 Z97 原生提供六組 SATA 6 Gbps ，其中兩組可以組成一個 SATA-Express ， USB 3.0 內接 19-pin 使用這種方向是很棒的設計，因為內接的線材又粗又硬，深怕 pin 會被弄斷 下半部分一覽，擴充插槽部分提供三組 PCIe x16 以及三組 PCIe x1 ，還有由第三方晶片提供的兩組 SATA 6 Gbps ，以及另外一個 USB 3.0 內接 19-pin 背板 I/O 主要包含各四組 USB 2.0 和 USB 3.0 以及雙 RJ-45 網路孔，另外影像輸出部分只有提供 HDMI 和 DisplayPort 位在 I/O 的小風扇，可不是一般的風扇，而是有正轉反轉功能的 系統啟動時，反轉機制可以將內部灰塵給帶出，之後正轉是將冷風吸入 位在中間加裝的小風扇也是將冷風抽入 將 Thermal Armor 卸下，醜媳婦都要見公婆了，更何況是 SABERTOOTH Z97 MARK 1 供電區域一覽，使用八相供電設計 電感造型設計上是為了增加散熱面積，而此電感也應用在 ROG 的 Ranger 上 再來電容使用日製黑電容以及經過軍規認證的 mosfet SABERTOOTH Z97 首次使用 TUF 獨有的 IC 身兼監控和管理散熱與風扇，主要是降低 CPU 的使用率 透過 TUF ICe 讓監控更有效率更精準 網路控制晶片分別使用 Intel WGI218V 以及 Realtek 8111GR 音效晶片使用 Realtek ALC1150 針對音訊 TUF 系列也使用挖槽線阻隔數位訊號干擾類比訊號 最後上機前安裝 TRUE Spirit 140 Power 時，扣具真的剛好可以塞進 Thermal Armor ，有點驚險 上機測試平台 CPU: Intel i5-4670K MB: ASUS SABERTOOTH Z97 MARK 1 RAM: Kingston HyperX Predator DDR3 2400MHz 8GB Kit VGA: Nvidia GTX 670 SSD: Kingston HyperX 3K 90 GB PSU: AcBel iPower85 550W CPU Cooler: Thermalright TRUE Spirit 140 Power OS: Windows 8 x64 已經透過 EZ Tuning Wizard 將 CPU 和 DRAM 做了超頻設定 這次的 UEFI BIOS 變得更清楚明瞭也更簡單設定，甚至還有即時的溫度圖表 現在支援多國語言算是基本配備了 右上角的 EZ System Tuning 可以簡單設定系統，有一般設定、超頻設定以及節能設定 右下角的 Boot Menu ，也就是按 F8 可以選擇要用什麼方式開機，不需要思考開機按甚麼鍵才可以到 Boot 名單 EZ Tuning Wizard (按下 F11) ，能夠輕鬆超頻或設定 RAID ，這是一個非常棒的輔助設定 以超頻 OC 為例子，一開始會偵測出目前的系統資訊 接著可以選擇要超頻的程度，看圖示應該就可以猜出右邊的幅度會比較大 再來選擇 CPU 散熱器的型式 最後就可以決定 CPU 和 DRAM 提升了多少效能， i5-4670K 就直接超頻至 4.4 GHz 不免俗還是一些 Benchmark 測試，首先為 PCMark 7 3DMARK CINEBENCH R11.5 CINEBENCH R15 AIDA64 快取和記憶體測試 最後介紹一下 Thermal Radar 2 的特色以及流程 Thermal Tuning 能夠針對使用的風扇做調校 最佳化調校結果可以看到 CPU 風扇可以做更有效的使用 再來就是 Fan Control ，不同使用情境可以選擇不同設計，另外也可以調整關機後輔助風扇運轉將廢熱排出，以及設定反轉風扇時間將內部灰塵給帶出 Thermal Status 能夠得知解熱狀況，也可以測試 CPU 散熱器的效能 Recorder 針對板子上的電壓、溫度以及風扇的轉速做紀錄 Digi+ Power Contrl 能夠對於 CPU 和 DRAM 供電做更精準的調校 其實不難看出對於比較沒有什麼新玩意的 Z97 平台，華碩還是讓 SABERTOOTH Z97 MARK 1 加入不少新功能和調整，例如 UEFI BIOS 做的改變，讓超頻以及組 RAID 透過 step by step 的引導式設定變得非常輕鬆簡單，其他主要的設定也改善得更為直覺以及透過圖示化能夠更簡單清楚，而 Thermal Radar 2 也可以更全面的調整風扇去改善解熱以及除塵，也能夠利用評估得知自己系統的解熱能力。 在硬體方面加入 TUF ICe 去監控系統，不但更為精準快速也可以減少 CPU 的負擔，還有網路也新增為雙 RJ-45 網路孔讓玩家有更多的應用，也有提供一組 SATA-Express 讓玩家可以使用，不過較為可惜的部分就是沒有 M.2 的插槽。 最後 SABERTOOTH Z97 MARK 1 的價格還是過高，畢竟 TUF 系列還是屬於在 ROG 之下的產品線，更何況是 TUF 最高端的 SABERTOOTH Z97 MARK 1 ，不過 TUF 可以提供五年保固以及優秀的防塵和監控能力，想必需要的使用者和玩家一定還是會入手的。
