從 C7Z87-OCE 不難看出 SUPERMICRO 美超微想要跨足到家用市場領域，但是還是有很多設計面是用伺服器產品的思維去設計，與實際家用產品還是有一點點的差距，然而在 9 系列又在推出 SUPERMICRO C7Z97-OCE ，不但造型設計上進步不少，連 UEFI BIOS 設計上面更是大改變。
包裝風格沒甚麼改變，還是將各種技術和優點直接 show 在上面，另外保固還是享有三年
後方則是產品的特色以及詳盡的規格，完全是走務實風格
內容物包含了說明書、驅動光碟、 I/O 擋板、 M.2 安裝螺絲以及六組 SATA cable
SUPERMICRO C7Z97-OCE 整個設計感提升了，比起 C7Z87-OCE 進步很多，深藍黑 PCB 以及橘紅色的 heat sink
雖然 SUPERMICRO 希望省下設計 cost 而精進內涵，但人類畢竟還是重視視覺感受
CPU 供電採六相供電設計，而電感用料使用伺服器等級的 VITEC
另外在 mosfet heat sink 部分也加入色彩和外型改善，雖然沒有像其他板廠這麼絢麗，但是比起 C7Z87-OCE 進步太多
電源按鍵在上方，比起之前有質感多了
而記體體供電部分為兩相設計，最高可以支援 32GB DDR3-3000
PCH heat sink 也有設計過，並將自家 logo 也放入，不得不再提一次和 C7Z87-OCE 相比好看太多也有些品牌辨識度
保留 C7Z87-OCE 的三段式超頻按鈕外，還多了記憶體超頻按鈕，另外也有 debug 指示燈，在系統出問題的時候簡直是明燈

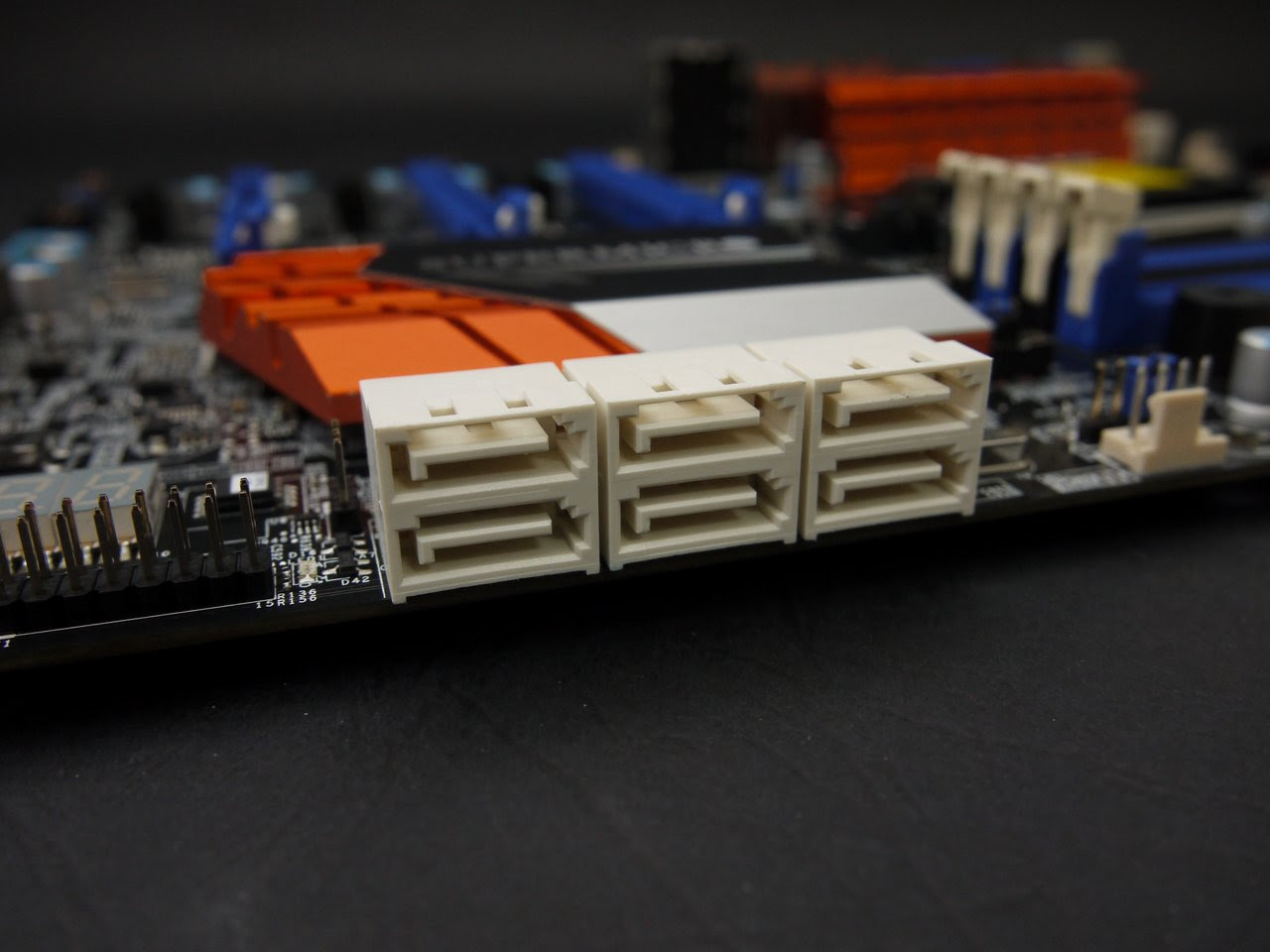

提供六組 SATA 6Gbps 供使用者應用
擴充卡插槽區一覽，三組 PCIe x16 以及三組 PCIe x4 ，支援 CrossFireX 技術
另外也有支援 M.2 的 SSD 安裝
視訊輸出有 DVI 、 HDMI 和 DisplayPort ，四組 USB 3.0 、兩組 USB 2.0 以及 PS/2 鍵鼠共用插槽，雙 RJ-45 網路孔和光纖輸出以及音效輸出
背部一覽， PCH 散熱片改善為螺絲固定，其餘還是用 push-pin 的方式
C7Z87-OCE 與 C7Z97-OCE 外型比較，相信改善非常多，尤其是 heat sink 的部分
按鍵多了設計感覺大不同，至少能夠直接知道這是電源按鈕
超頻按鈕也改成一排設計，並加入記憶體超頻按鈕
上方為 C7Z97-OCE ，下方為 C7Z87-OCE
除了加入 PS/2 鍵鼠共用插槽，也將 DisplayPort 改為正常大小，其餘沒有改變
有 M.2 就可以將 M550 128GB 安裝上去，比起一般 SSD 節省太多空間
大致安裝完成準備上機
測試平台一覽
CPU: Intel i5-4670K
MB: SUPERMICRO C7Z97-OCE
RAM: Kingston HyperX Predator DDR3 2400MHz 8GB Kit
VGA: Nvidia GT 430
SSD: Kingston HyperX 3K 90 GB
PSU: AcBel iPower85 550W
CPU Cooler: Thermalright TRUE Spirit 140 Power
OS: Windows 7 x64
進入 BIOS 畫面也改善為圖像化界面
按下 F1 可以得知功能快捷鍵以及滾輪上下的按鍵
System Information 能夠得知系統主要硬體的資訊
超頻頁面就有不少東西可以調整， CPU 也有下拉選單直接選擇超頻幅度
另外原本預設的超頻按鈕內容也可以做些調整，因為每個核心倍頻不同，可以改為相同的倍頻
修改後的超頻參數能夠儲存在 OC3 ，也就是第三階段的超頻設定按鈕
Booting 頁面能夠設定開機順序，開機很快就閃過 Boot menu ，來不及按下就可以來這調整
自訂超頻設定存入 OC3 啟動，也按下記憶體超頻，選用的按鈕都會有指示燈亮起
最後 CPU 超頻至 4.5GHz ， RAM 則是到 DDR3-2400
透過 Benchmark 簡單測試
PCMARK 7
3DMARK
CINEBENCH R11.5
CINEBENCH R15
Intel Extreme Tuning Utility
AIDA64 快取和記憶體測試
另外要使用超頻按鈕以及超頻設定，一定要安裝 SMC Overclocking Driver
即使在系統運作下，按下超頻鈕還是記憶體超頻，會顯示重啟系統然後就變成超頻狀態了
經過 C7Z87-OCE 的經驗，修正不少小缺陷以及改善，讓 SUPERMICRO C7Z97-OCE 更能貼近一般家用市場的使用者，有了伺服器級的用料以及穩定性，再加上主流市場的設計風格，可以慢慢貼近消費者口味，相信 SUPERMICRO 在家用主流市場可以逐漸嶄露頭角。
另外在超頻方面確實是非常的輕鬆，簡單調整參數甚至是動動手指頭按下按鈕就可以達到超頻的效果，不但針對 CPU 做調整，也有對 DRAM 超頻方面增加按鈕，對於超頻入門新手而言是一大福音，對於老手而言， C7Z97-OCE 在超頻細項裡面也有很豐富的參數可以調整和設定，著實有著伺服器級的穩定度和調校設定，不過比較可惜的部分就是圖示化的 BIOS 沒辦法切換到熟悉的條列式 BIOS ，算是需要一些時間去適應這不便性。
